如何为工作集群添加异构节点

本文介绍如何为 AMD 架构，操作系统为 CentOS 7.9 的工作集群添加 ARM 架构，操作系统为 Kylin v10 sp2 的工作节点

Note

本文仅针对离线模式下，使用 DCE 5.0 平台所创建的工作集群进行异构节点的添加，不包括接入的集群。

前提条件

  • 已经部署好一个 DCE 5.0 全模式，并且火种节点还存活，部署参考文档离线安装 DCE 5.0 商业版
  • 已经通过 DCE 5.0 平台创建好一个 AMD 架构，操作系统为 CentOS 7.9 的工作集群，创建参考文档创建工作集群

操作步骤

下载并导入离线包（以 ARM 架构、操作系统Kylin v10 sp2 为例）

请确保已经登陆到火种节点！并且之前部署 DCE 5.0 时使用的 clusterConfig.yaml 文件还在。

离线镜像包

Note

可以在下载中心下载最新版本。

CPU 架构 版本 下载地址
AMD64 v0.8.0 https://qiniu-download-public.daocloud.io/DaoCloud_Enterprise/dce5/offline-v0.8.0-amd64.tar
ARM64 v0.8.0 https://qiniu-download-public.daocloud.io/DaoCloud_Enterprise/dce5/offline-v0.8.0-arm64.tar

下载完毕后解压离线包：

# 此处我们下载 arm64 架构的离线包
tar -xvf offline-v0.8.0-arm64.tar

ISO 离线包（Kylin v10 sp2）

CPU 架构 操作系统版本 下载地址
ARM64 Kylin Linux Advanced Server release V10 (Sword) SP2 申请地址：https://www.kylinos.cn/scheme/server/1.html
注意：麒麟操作系统需要提供个人信息才能下载使用，下载时请选择 V10 (Sword) SP2

osPackage 离线包 （Kylin v10 sp2）

其中 Kubean 提供了不同操作系统的osPackage 离线包，可以前往 https://github.com/kubean-io/kubean/releases 查看。

操作系统版本 下载地址
Kylin Linux Advanced Server release V10 (Sword) SP2 https://files.m.daocloud.io/github.com/kubean-io/kubean/releases/download/v0.5.2/os-pkgs-kylinv10-v0.5.2.tar.gz

Note

osPackage 离线包的具体对应版本请查看离线镜像包中 offline/sample/clusterConfig.yaml 中对应的 kubean 版本

导入离线包至火种节点

执行 import-artifact 命令：

./offline/dce5-installer import-artifact -c clusterConfig.yaml \
    --target-arch=arm64 \
    --offline-path=/root/offline \
    --iso-path=/root/Kylin-Server-10-SP2-aarch64-Release-Build09-20210524.iso \
    --os-pkgs-path=/root/os-pkgs-kylinv10-v0.5.2.tar.gz

Note

参数说明: - -c clusterConfig.yaml 指定之前部署 DCE5.0 时使用的 clusterConfig.yaml 文件 - --target-arch 指定架构，支持 arm64、amd64 - --offline-path 指定下载的离线镜像包文件地址 - --iso-path 指定下载的 ISO 操作系统镜像文件地址 - --os-pkgs-path 指定下载的 osPackage 离线包文件地址

导入命令执行成功后，会将离线包上传到火种节点的 Minio 中。

添加异构工作节点

请确保已经登陆到 DCE5.0 的 Global 集群的管理节点上。

修改主机清单文件

主机清单文件示例：

apiVersion: v1
kind: ConfigMap
metadata:
    name: ${cluster-name}-hosts-conf
    namespace: kubean-system
data:
    hosts.yml: |
        all:
        hosts:
            centos-master:
            ip: 10.5.14.122
            access_ip: 10.5.14.122
            ansible_host: 10.5.14.122
            ansible_connection: ssh
            ansible_user: root
            ansible_ssh_pass: ******
        children:
            kube_control_plane:
            hosts:
                centos-master:
            kube_node:
            hosts:
                centos-master:
            etcd:
            hosts:
                centos-master:
            k8s_cluster:
            children:
                kube_control_plane:
                kube_node:

apiVersion: v1
kind: ConfigMap
metadata:
    name: ${cluster-name}-hosts-conf
    namespace: kubean-system
data:
    hosts.yml: |
        all:
        hosts:
            centos-master:
            ip: 10.5.14.122
            access_ip: 10.5.14.122
            ansible_host: 10.5.14.122
            ansible_connection: ssh
            ansible_user: root
            ansible_ssh_pass: ******
            # 添加异构节点信息
            kylin-worker:
            ip: 10.5.10.220
            access_ip: 10.5.10.220
            ansible_host: 10.5.10.220
            ansible_connection: ssh
            ansible_user: root
            ansible_ssh_pass: dangerous@2022
        children:
            kube_control_plane:
            hosts:
                centos-master:
            kube_node:
            hosts:
                centos-master:
                kylin-worker: # 添加新增的异构节点名称
            etcd:
            hosts:
                centos-master:
            k8s_cluster:
            children:
                kube_control_plane:
                kube_node:

按照上述的配置注释，添加新增的工作节点信息

## cluster-name 为工作集群的名称，通过容器管理创建集群时会默认生成

kubectl edit cm ${cluster-name}-hosts-conf -n kubean-system

通过 ClusterOperation.yml 新增扩容任务

示例：

apiVersion: kubean.io/v1alpha1
kind: ClusterOperation
metadata:
  name: add-worker-node
spec:
  cluster: ${cluster-name} # 指定 cluster name
  image: ghcr.m.daocloud.io/kubean-io/spray-job:v0.5.0
  backoffLimit: 0
  actionType: playbook
  action: scale.yml
  extraArgs: --limit=kylin-worker
  preHook:
    - actionType: playbook
      action: ping.yml
    - actionType: playbook
      action: disable-firewalld.yml
    - actionType: playbook
      action: enable-repo.yml
      extraArgs: |
        -e "{repo_list: ["http://10.5.14.30:9000/kubean/kylin-iso/\$releasever/os/\$basearch","http://10.5.14.30:9000/kubean/kylin/\$releasever/os/\$basearch"]}"
  postHook:
    - actionType: playbook
      action: cluster-info.yml

Note

  • spec.image 镜像地址要与之前执行部署时的 job 其内镜像保持一致
  • spec.action 设置为 scale.yml
  • spec.extraArgs 设置为 --limit=g-worker
  • pec.preHook 中的 enable-repo.yml 剧本参数，要填写相关OS的正确的 repo_list

按照上述的配置，创建并部署 join-node-ops.yaml

# 复制上述清单文件

vi join-node-ops.yaml

kubectl kubectl apply -f join-node-ops.yaml -n kubean-system

检查任务执行状态

kubectl -n kubean-system get pod | grep add-worker-node

了解缩容任务执行进度，可查看该 pod 日志。

前往界面验证

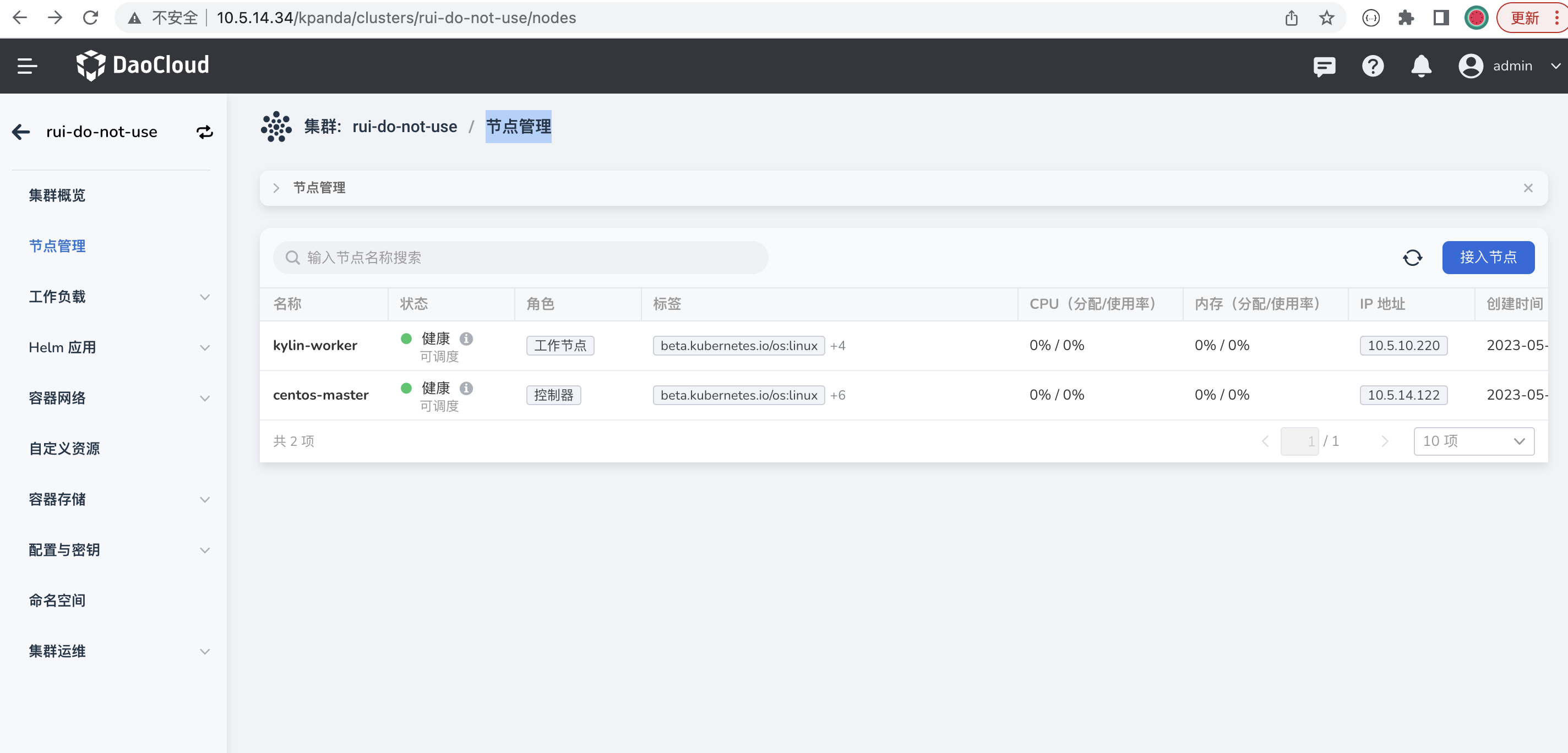

  1. 前往 容器管理->选择集群->节点管理

节点管理

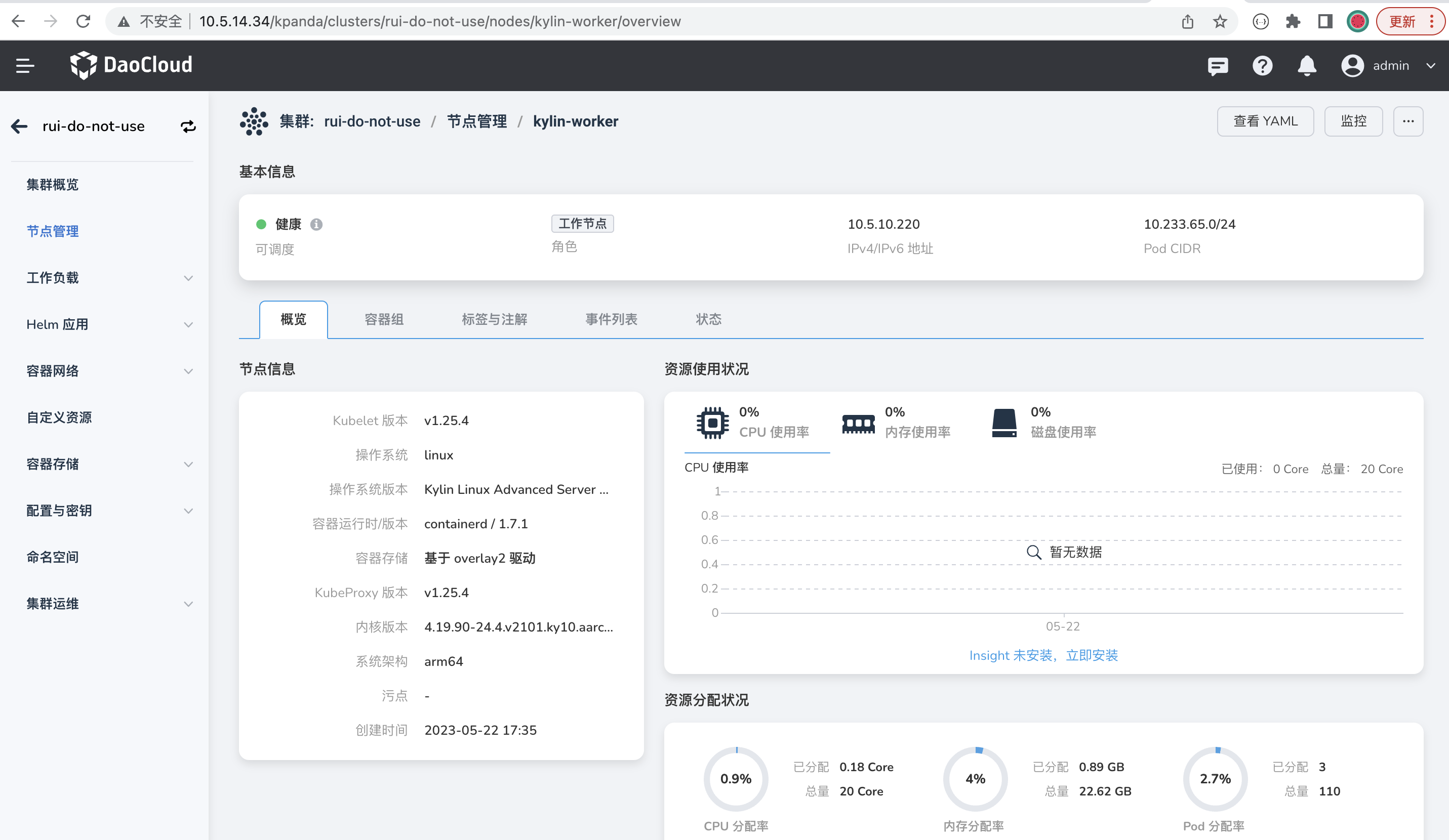

  1. 点击新增的节点，查看详情

节点详情
